Balık kılçığı diyagramı nasıl çizilir? 6M ile örnekli anlatım
Balık kılçığı diyagramı (Ishikawa ya da neden-sonuç diyagramı), bir problemin olası bütün nedenlerini insan, makine, metot, malzeme, ölçüm ve çevre gibi ana kategorilere ayırarak görsel olarak haritalayan problem çözme aracıdır. Japon kalite uzmanı Kaoru Ishikawa tarafından geliştirilmiştir; şekli balık iskeletine benzediği için bu adla anılır.
- Ücretsiz araç: 5 Neden ve balık kılçığı analizi — Balık kılçığıyla nedenleri sıralayın, 5 Neden’le kök nedene inin.
- Ücretsiz Excel şablonunu indir
Balık kılçığı diyagramı nedir?
Bir problem çıktığında ilk refleks akla gelen ilk nedene saldırmak oluyor. Makine fire veriyor, “ayar bozuk” deniyor, ayar yapılıyor; fire devam ediyor. Çünkü belki sorun ayarda değil, malzemede ya da ölçüm aletinde.

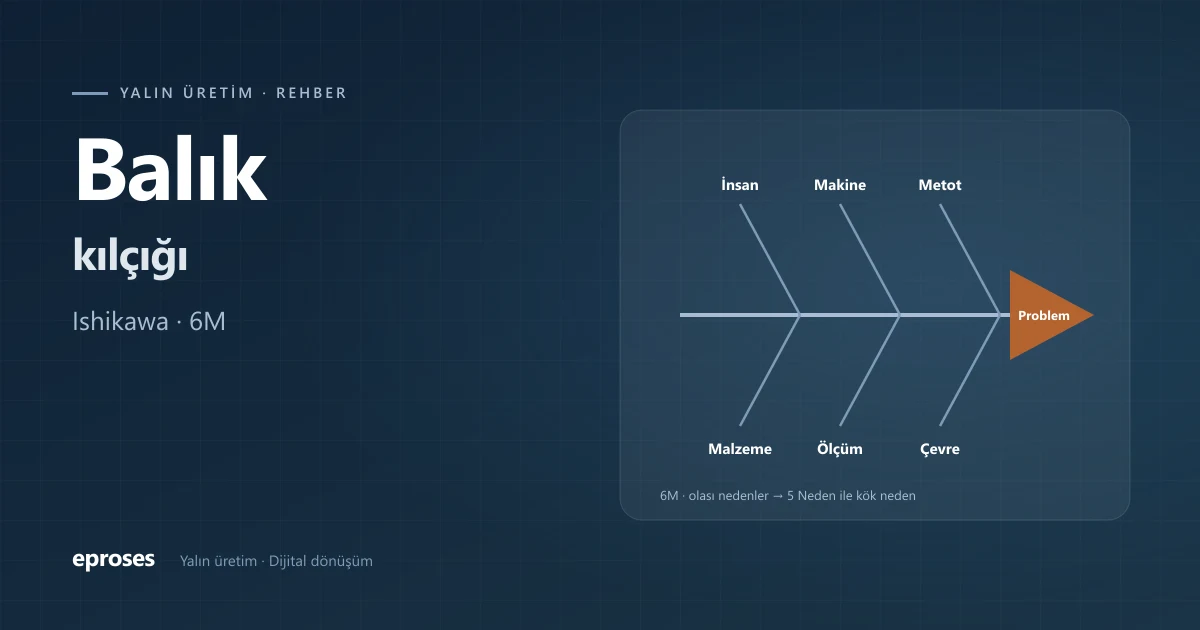

Balık kılçığı diyagramı bu acele kararı engelliyor. Problemi balığın başına yazıyoruz, ana kılçıklara kategorileri koyuyoruz ve ekiple birlikte her kategoride olası nedenleri tek tek yazıyoruz. Böylece resmin tamamını görmeden karar vermiyoruz.
6M nedir?
Üretimde ana kılçıklar için en yaygın kullanılan kategori seti 6M:
- İnsan (Man): Eğitim, deneyim, yorgunluk, iletişim.
- Makine (Machine): Ekipman durumu, bakım, ayar, aşınma.
- Metot (Method): Talimat, süreç adımları, standart, iş sırası.
- Malzeme (Material): Hammadde kalitesi, tedarikçi, lot farkı, depolama.
- Ölçüm (Measurement): Ölçü aletinin kalibrasyonu, ölçüm yöntemi, kontrol sıklığı.
- Çevre (Mother nature / Environment): Sıcaklık, nem, toz, aydınlatma, titreşim.
- Hizmet ve yazılım süreçlerinde kategoriler uyarlanır: süreç, teknoloji, insan, veri, müşteri, çevre.
Balık kılçığı diyagramı nasıl çizilir? Adım adım
- 1. Problemi net yazın ve balığın başına koyun. “Kalite kötü” değil; “B hattında Ekim ayında fire oranı %2’den %5’e çıktı.”
- 2. Ana kılçıkları çizin ve kategorileri yazın (6M ya da sürecinize uygun kategoriler).
- 3. Ekibi toplayın. Sorunu yaşayan operatör, bakımcı, kaliteci, gerekiyorsa planlama ve satın alma.
- 4. Beyin fırtınası yapın. Her kategori için “Bu problem buradan kaynaklanıyor olabilir mi?” diye sorun ve olası nedenleri alt kılçıklara yazın. Bu aşamada eleştiri yok, her fikir yazılır.
- 5. Alt nedenleri derinleştirin. Bir neden yazıldıysa “Bu neden oluyor?” diye bir kademe daha inin.
- 6. En olası nedenleri seçin. Veriye, gözleme ve ekibin tecrübesine göre 2–3 kritik neden işaretleyin.
- 7. Seçilen nedenleri doğrulayın ve kök nedene inin. Burada 5 Neden analizi devreye girer.
Örnek: Fire oranı neden arttı?
Bir plastik enjeksiyon hattında fire oranı birden artmış. Ekiple hazırlanan diyagramın bir özeti:
- İnsan: Yeni başlayan operatör, vardiya devrinde bilgi aktarılmıyor.
- Makine: Kalıp soğutma kanalında tıkanma şüphesi, ısıtıcı rezistanslardan biri zayıf.
- Metot: Ayar parametreleri kayıtlı değil, her operatör kendi bildiği gibi ayar yapıyor.
- Malzeme: Yeni tedarikçiden gelen hammadde lotu, kurutma süresi yetersiz.
- Ölçüm: Kumpasın kalibrasyon tarihi geçmiş.
- Çevre: Hava nemli, hammadde açık bekletiliyor.
- Ekip veriye bakınca firenin yeni lotla başladığını görüyor; kritik neden olarak malzeme ve kurutma seçiliyor ve 5 Neden ile kök nedene iniliyor.
Balık kılçığı ve 5 Neden birlikte nasıl kullanılır?
Balık kılçığı problemin genişliğini, yani bütün olası neden alanlarını gösteriyor; 5 Neden ise seçilen nedende derine, kök nedene iniyor. Sadece balık kılçığı yaparsanız elinizde onlarca yüzeysel neden kalıyor; sadece 5 Neden yaparsanız tek bir yola saplanıp diğer olasılıkları kaçırabiliyorsunuz. İkisini birlikte kullanmayı “5 Neden analizi nasıl yapılır?” rehberimizde örneklerle anlattık.
Hangi problemle başlayacağınızı seçmek için de Pareto analizi kullanılıyor: önce en büyük dilimi bulup balık kılçığını o problem için çiziyorsunuz.
Sık yapılan hatalar
- Problemi belirsiz yazmak. “Verimsizlik” gibi geniş bir problemle diyagram dağılır.
- Masa başında, sahayı görmeden çizmek.
- Suçlu aramak. İnsan kılçığına isim yazılmaz; “eğitim eksik”, “talimat yok” gibi süreç nedenleri yazılır.
- Diyagramı çizip bırakmak. Olası nedenler doğrulanmadan ve aksiyona dönüşmeden diyagram sadece bir resimdir.
Sadece diyagram değil
Balık kılçığının en büyük faydası, farklı bölümlerden insanları aynı problemin başında toplaması. Operatör makinedeki küçük bir sesi, kaliteci ölçüm aletindeki bir şüpheyi, satın almacı tedarikçi değişikliğini söylüyor. Tek başına kimsenin göremediği resim, birlikte ortaya çıkıyor.
